Сагарис. Выпускная система, блок 1. Кронштейн глушителей.

Наконец, в самом начале 2013 г., мы получили заказанные в мастерской «Демоны спокойствия» глушители.
Отдельное, абсолютно безразмерное спасибо Олегу Скворцову за качественно и оперативно выполненный индивидуальный заказ! Несмотря на напряженную оперативную обстановку (первая неделя января в России — это не самое простое время года :-)), руки зачесались, водку и оливье мы оставили в холодильнике и приступили…

Первая примерка 9.01.13.

Первая примерка 9.01.13.

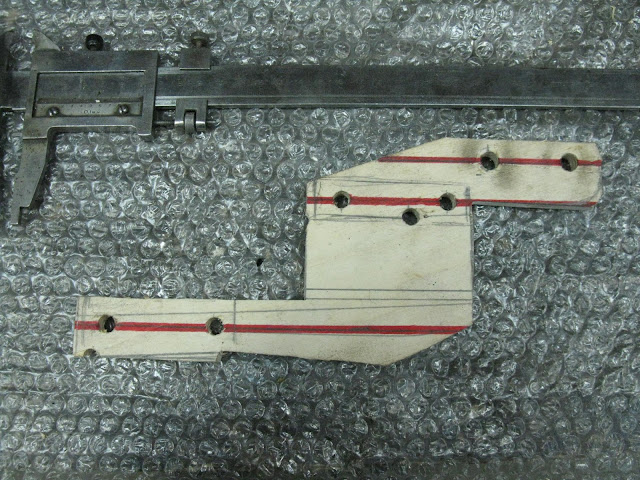

Фанера — идеальный материал для модели. По крайней мере пилится-сверлится много проще, чем сталь :-)).

Примерка с очевидностью показала, что материал мы отхватили с избытком :-), причем настолько значительным, что это сильно мешало установке модели на мотоцикл.

Лишнее отсекли (с), электролобзик справился с этой задачей за 3 минуты.

Настал черед металла. Такая модель также была необходима, поскольку с самого начала было ясно, что кронштейну понадобится изгиб. А 8-слойная фанера гнется туговато.

Установили модель на аппарат. Красиво :-)).

Глушители закреплены на металлической модели. Задан угол загиба кронштейна относительно продольной оси байка.

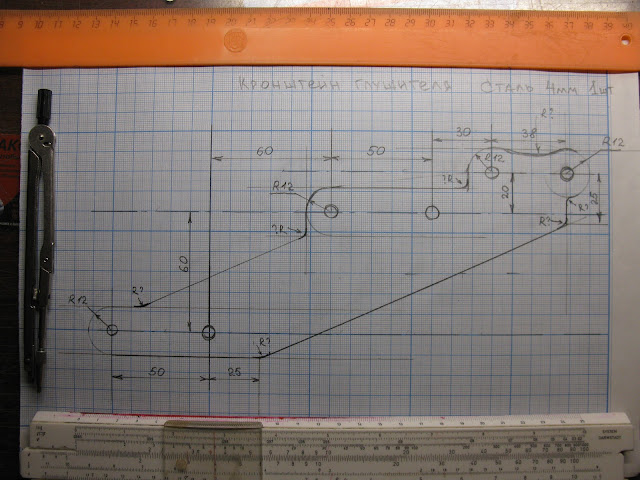

Теперь можно сделать чертеж для лазерной резки. Толщину металла 4 мм посчитали достаточной, т.к. планировали усилить кронштейн косынкой.

Примеряли, подкорректировали (ну куда же без напильника в нашем деле :-)).

Приварили косынку, дистанционные шайбы, сняли фаски.

Вот, что получилось в итоге:

The end. Welcome to the next level.
